G1-IMX283 L1117C 攝像頭模組，搭載索尼IMX283 CMOS傳感器，搭配G1攝像頭主板、功能拓展板，可DIY組合成各種攝像頭模塊。

圖像傳感器傳感器 IMX283 1"（20M）

視頻錄制分辨率 4K 3840*2160 60/50/48/30/25/24p 2.7K 2704*1520 60/50/48/30/25/24p 1080P 1920*1080 120/60/50/48/30/25/24p

照片分辨率 2000萬

鏡頭參數 HX1117C 102°鏡頭

PCB 板尺寸 38*38mm

微信掃一掃咨詢

產品詳情

G1-IMX283 L1117C 攝像頭模組

一、產品概述

G1-IMX283 L1117C 攝像頭模組采用 SONY IMX283 高品質 CMOS Sensor，其對角線為 15.86mm（1英寸），像素點達到了 2.4*2.4μm，彩色方形像素陳列，有效像素為 2000 萬。配合 G1 攝像頭主板，使用板對板插座連接，可支持拍攝 20M 像素高清照片，最高可支持 4K@60FPS（插值）、4K@30FPS 視頻拍攝。板框尺寸為 38*38mm，模組高度為38mm。

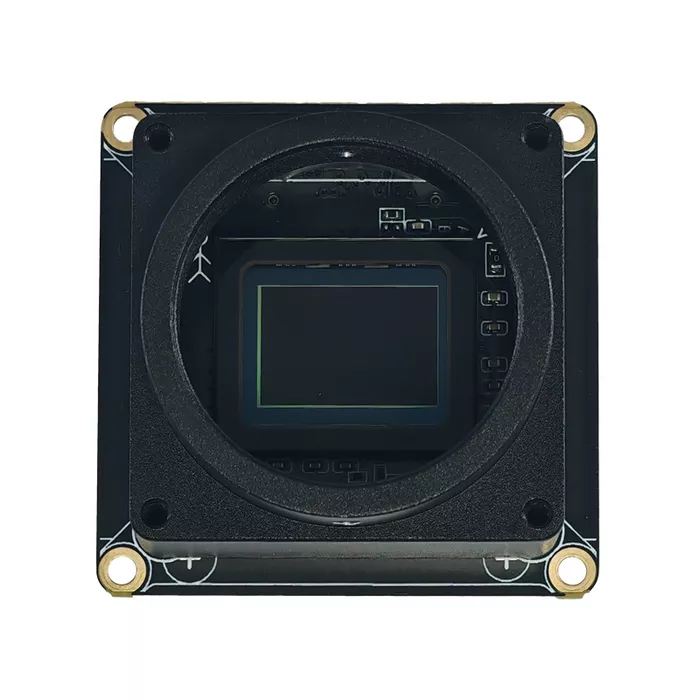

IMX283 攝像頭模組

二、規格參數

項目	參數說明	項目	參數說明
產品名稱	G1-IMX283 L1117C 攝像頭模組	規格型號	G1-IMX283 L1117C
硬件版本	G1-IMX283-V1.0	鏡頭型號	HX1117C
圖像傳感器	SONY IMX283（20M）	傳感器類型	CMOS
有效像素點	2000萬	像面大小	1英寸
像素點大小	2.4*2.4um	EIS防抖	不支持，可定制
工作溫度	-10-+60°C	儲存溫度	-20-+80°C
濕度Humidity	20%-80%	PCB尺寸	38*38mm
模組尺寸	383838mm	PCB螺絲孔	間距:3434mm(外),2828mm(內) 直徑:2mm
視頻分辨率（搭配G1攝像頭主板）	4K@48/50/60fps（插值） 4K@24/25/30/fps 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps
拍照分辨率（搭配G1攝像頭主板）	20M（5200x3900） 13M（4160x3120） 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080）
焦距Focal Length	6.6mm	鏡頭TTL Total Length	30.22mm
光圈(F/NO.)	2.8	材質Construction	7G2P
對角FOV(D)	102°	水平FOV(H)	91.8°
垂直FOV(V)	68°	相對亮度Relative Illumination	32.8%
